什么是TBM掘进机？TBM掘进机的基本结构、工作原理以及应用

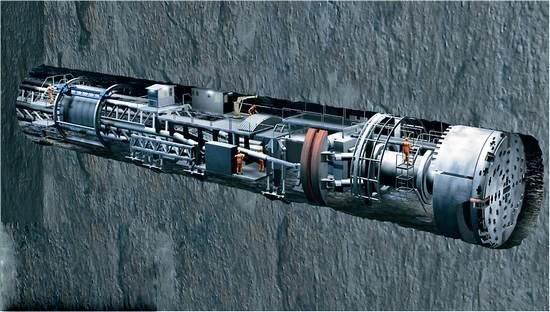

　　TBM（隧道掘进机，Tunnel Boring Machine）是一种先进的隧道施工设备，它通过旋转的切削头对岩石、土壤进行破碎，实现隧道的快速、安全开挖。，相比传统的爆破法或手工挖掘，TBM能够更高效、更安全地完成隧道的开挖工作。TBM掘进机在隧道工程中的应用日益广泛，尤其在长距离、大断面的隧道施工中发挥着重要作用。

　　一、TBM掘进机的基本构成

　　TBM主要由以下几个部分组成：

　　1、切削头（Cutting Head）：

　　切削头是TBM的核心部件，安装有多个切削刀具，如滚刀、刮刀和破碎锤等。

　　切削头的设计和配置取决于地质条件，硬岩地质通常采用硬质合金或金刚石刀具，而软岩或土壤则可能使用旋转刀片或刮刀。

　　2、主驱动系统（Main Drive System）：

　　主驱动系统提供切削头旋转所需的动力，一般通过电动马达实现，功率可达数千千瓦。

　　3、推进系统（Propulsion System）：

　　推进系统通过液压缸或机械装置将TBM向前推进，确保切削头与隧道壁的紧密接触。

　　4、支护系统（Support System）：

　　支护系统在TBM前进的同时，自动安装预制的隧道衬砌片或喷射混凝土，以确保隧道的稳定性。

　　5、测量与导向系统（Measurement and Guidance System）：

　　利用激光、GPS或惯性导航系统等技术，实时监测TBM的位置和方向，确保隧道按照设计线路准确开挖。

　　6、渣土处理系统（Muck Handling System）：

　　收集和运输切削产生的碎屑（渣土），通常包括破碎器、螺旋输送机和泥浆处理设备。

　　7、辅助系统（Auxiliary Systems）：

　　包括通风、照明、供电、润滑和冷却等系统，确保TBM正常运行。

　　二、TBM掘进机的工作原理

　　TBM通过将巨大的旋转刀盘（cutterhead）或者切割刀片（cutters）置于隧道端口，利用刀具的旋转和推进，逐步推进并开挖隧道。同时，TBM还通过其本身的推进系统来持续推动，将挖掘出的土壤或岩石从隧道内部运送到地面上。

　　切削作业：TBM启动后，主驱动系统带动切削头旋转，对前方的岩石或土壤进行破碎。

　　推进：切削头破碎岩石产生的压力推动TBM向前移动，推进系统根据预设的参数自动调整推力，保持稳定的推进速度。

　　支护：随着TBM的前进，支护系统立即安装预先制造的隧道衬砌片或喷射混凝土，以确保新开挖的隧道段稳定。

　　测量与导向：测量与导向系统实时监控TBM的位置和方向，确保隧道按照设计路线准确开挖，必要时进行微调。

　　渣土处理：产生的渣土通过渣土处理系统收集并运输到指定地点，有时可能需要经过破碎和泥浆处理。

　　三、TBM掘进机的的应用

　　TBM掘进机广泛应用于铁路隧道、公路隧道、水利水电隧道、城市轨道交通、矿山隧道等项目。
