全断面掘进机的4种不同的分类方式

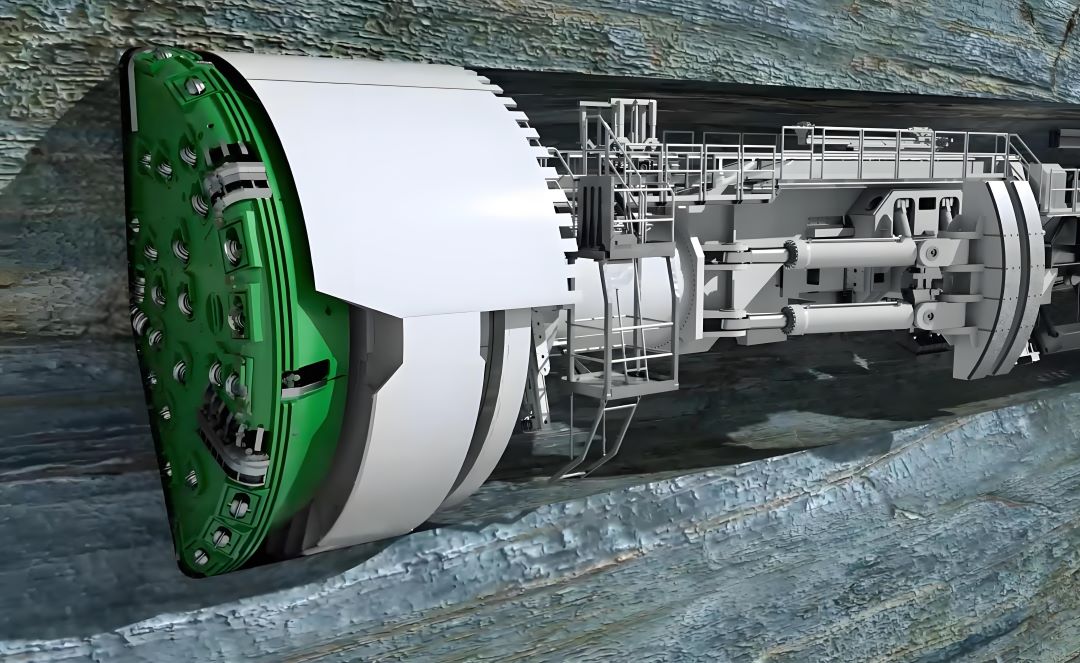

　　全断面掘进机（Tunnel Boring Machine，简称TBM）作为现代隧道施工的关键设备，其设计与应用的灵活性极大地提升了隧道建设的效率与安全性。TBM的多样化分类反映了其适应不同地质条件与工程需求的能力。本文将从刀盘形状、开挖断面形状、作业岩石硬度以及与洞壁关系四个方面，深入探讨TBM的分类方式，以期为工程设计与施工提供参考。

　　1、 按刀盘形状的不同分类

　　TBM的刀盘形状是其分类中的一个重要维度。平面刀盘TBM是目前最为常见的类型，适用于多种地质条件，其设计简洁，操作灵活。球面刀盘TBM与锥面刀盘TBM则分别通过其独特的几何形状，提高了在特定地质环境下的切割效率与稳定性。这些不同形状的刀盘设计，使TBM能够在不同硬度的岩石中高效作业，确保了隧道开挖的连续性和安全性。

　　2、 按开挖断面形状的不同分类

　　开挖断面的形状直接影响到隧道的结构设计与施工成本。圆形断面全断面掘进机是目前应用最为广泛的类型，其优点在于能够形成稳定的圆形断面，便于后续的衬砌作业，同时也有利于地下水的管理。非圆形断面全断面掘进机则能够满足特殊工程的需求，如矩形断面适用于城市地下空间的开发，能够更有效地利用地下空间，减少对地面建筑的影响。

　　3、 按作业岩石硬度的不同分类

　　根据作业岩石的硬度，TBM被分为软岩、中硬岩和硬岩全断面掘进机。软岩全断面掘进机适用于单轴抗压强度小于100MPa的地质环境，中硬岩全断面掘进机适用于单轴抗压强度小于150MPa的岩石，而硬岩全断面掘进机则能够应对高达350MPa的岩石硬度，体现了TBM在不同地质条件下的适应性与灵活性。

　　4、 按全断面掘进机与洞壁之间的关系分类

　　开敞式全断面掘进机与护盾全断面掘进机是两种主要的分类。开敞式全断面掘进机在作业时，掘进机与洞壁之间没有额外的防护结构，适用于地质条件较为稳定的情况。护盾全断面掘进机则通过设置护盾来保护掘进机和施工人员，适用于地质条件复杂、不稳定的情况，进一步细分为单护盾、双护盾和三护盾全断面掘进机，以适应不同工程的需要。

　　全断面掘进机的分类方式多样，每种分类都反映了其在特定工程环境下的应用优势。通过合理选择与应用不同类型的TBM，可以有效提高隧道施工的效率，降低施工风险，是现代隧道工程中不可或缺的重要工具。随着技术的不断进步，TBM的设计与应用将更加多样化，为隧道建设带来更多的可能性。
