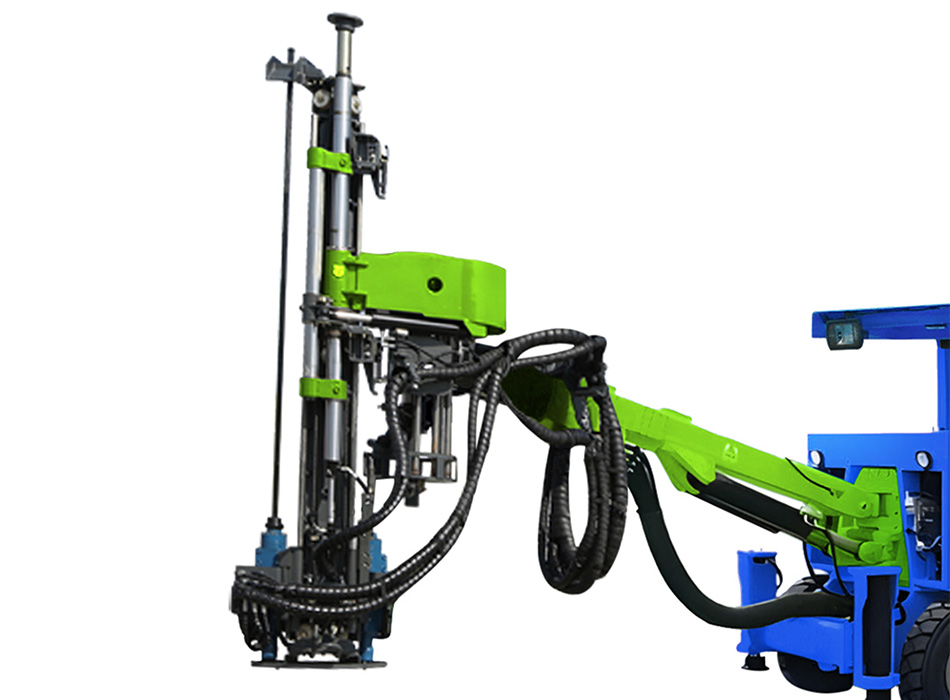

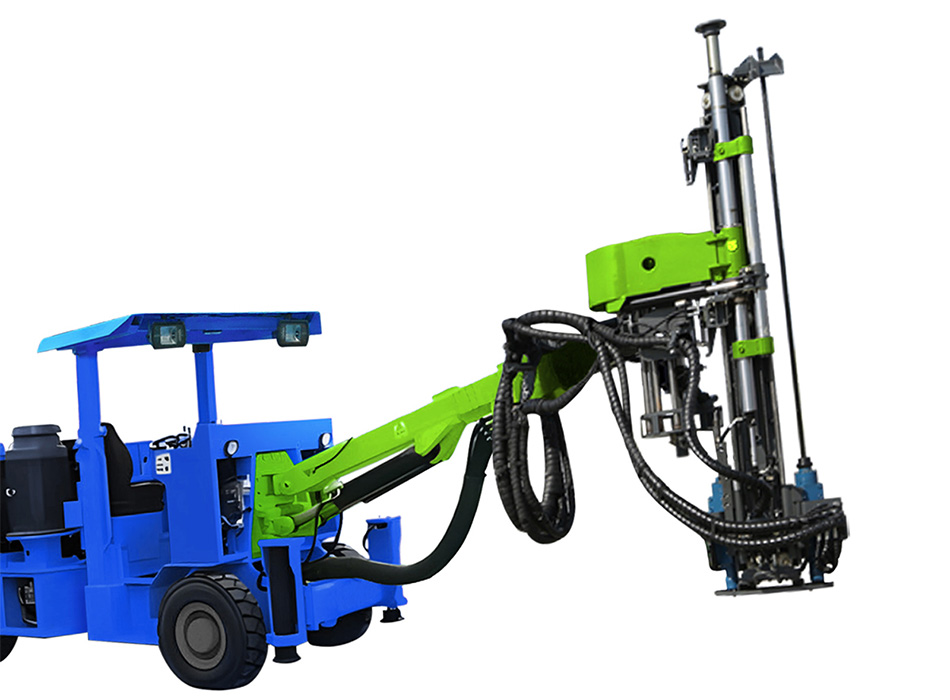

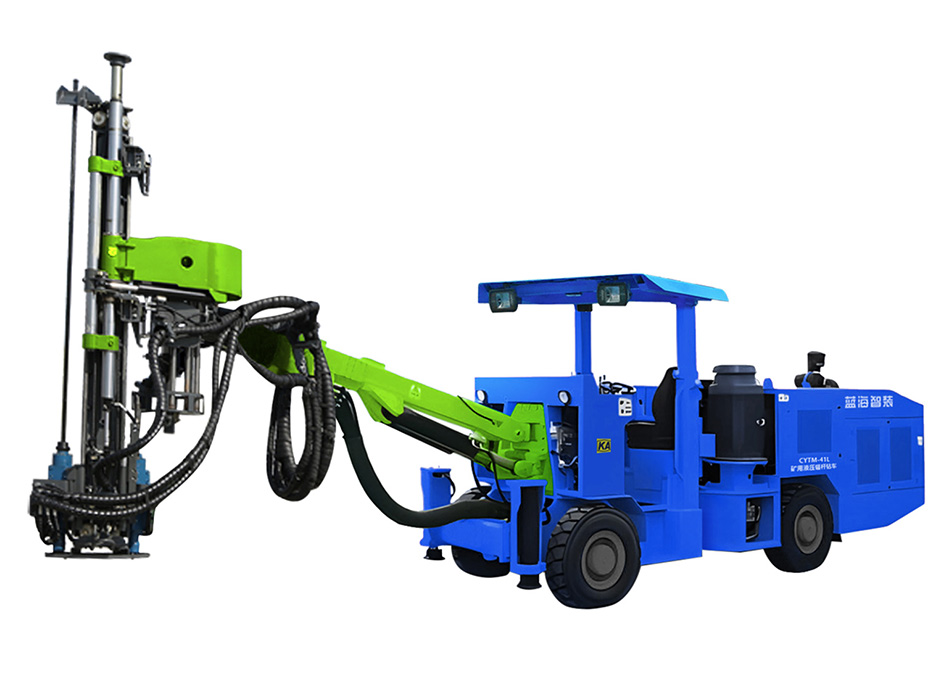

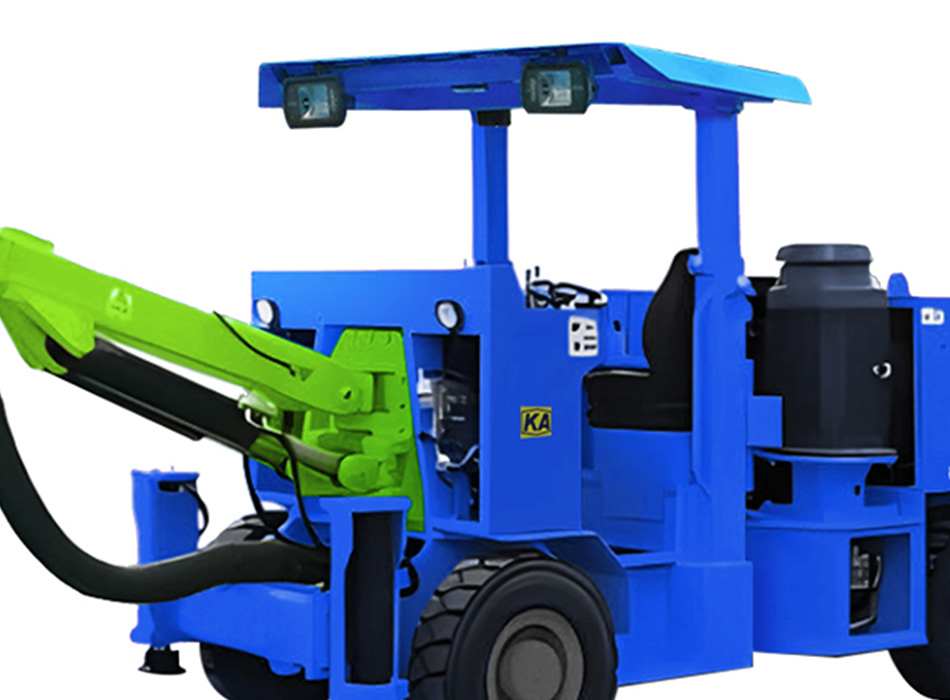

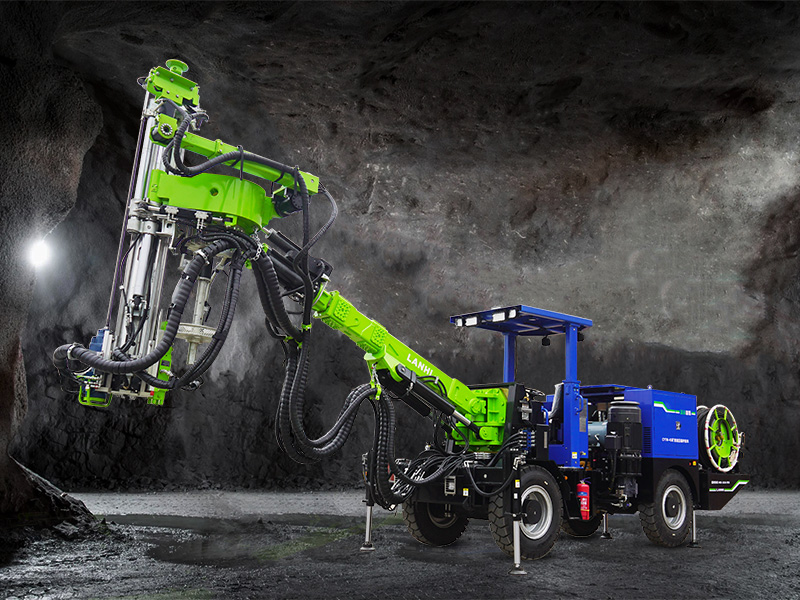

CYTM-41L矿用液压锚杆钻车
CYTM-41L矿用液压锚杆钻机专为在围岩结构复杂、岩石破坏严重等恶劣地质条件下进行采矿和隧道掘进而设计。 是一种结构紧凑、体积小、节能、噪音低、功能多、效率高的小型全液压凿岩设备。 它采用不同的动力源进行移动和凿岩，切换方便，转换迅速。 该车适用于金属矿山、非金属矿山、水电等各种地下隧道、涵洞的锚杆支护作业。
1、直控式凿岩系统采用美国圣丹佛斯等采用变量柱塞泵的液压控制系统。 丹佛斯等柱塞泵。 是针对中小型巨型泵的优化泵，流量大、质量可靠、使用寿命长。
2、具有全自动抗干扰功能、刹车故障报警等保护功能。
3、凿岩控制采用电磁泵比例阀控制，增强了凿岩系统的稳定性和安全性。
4、液压油管采用国际或国内知名品牌的多层油管，油管接头均来自知名厂家。 此外，大多数液压管路都配备了安全阀，以最大限度地减少漏油，从而提高部件和液压系统的质量。
5、配备多种安全报警系统，实用性和安全性高。 如果燃油油位下降，这些系统会自动触发警报或停止操作
类型 | 项目 | 参数 |
整 机 参 数 | 适用巷道接口 | 3.5×3.5~6×6米 |
装运状态尺寸 | 10400×1850×2270毫米 | |
最小离地间隙 | ≥300毫米 | |
外转直径 | 5700毫米 | |
整机重量 | 16500千克 | |
钻孔直径 | Φ32~Φ43毫米 | |
钻杆长度 | 2475/2600/2785/3090毫米 | |
锚杆长度 | 1800/2200/2400/2500毫米 | |
岩钻 | 液压岩钻 | |
冲击功率 | 8千瓦~40千瓦 | |
冲击能量 | 150焦耳~196焦耳 | |
冲击频率 | 53赫兹~65赫兹 | |
工作压力 | 15兆帕~16兆帕 | |
工作流量 | 65升/分钟 | |
推进器翻转角度 | ±180度 | |
推进器俯仰角度 | -25°~+80° | |
推力补偿行程 | 500-800毫米 | |
臂架俯仰行程 | -30°~+50° | |
钻臂摆动角度 | ±35° | |
额定功率 | 55千瓦 | |
额定电压 | 380伏 | |
线缆最大长度 | 70米 | |
爬坡能力 | 15° |
